滚筒洗矿机

公司邮箱: lgm@jxmingxin.com llf@jxmingxin.com 视频有可能IE8以下浏览器不能播放,请更新IE9+ Chrome Firefox

    滚筒洗矿机又名圆筒洗矿机,广泛适用于含杂质、泥量较多,清洗要求高的矿石物料前序清洗筛分工作,也可对矿物的搅拌、冲洗、分离、脱泥等各种难洗的大块矿石物料进行清洗。洗矿效率可达98%左右,设备对目前难洗矿石是最有效的方法。滚筒洗矿机适用于黑色和有色冶金矿山、钢铁、冶金、化工、建材行业洗净矿石物料的大型设备,是满足对矿石、物料等清洁度要求高,生产处理量较大企业的理想设备。

    工作原理

    圆筒洗矿机工作同体用四个滚轮支撑,电机带动减速器,大小齿轮使工作筒体低速旋转。含有泥杂质的矿石物料从进料口给入,进入旋转的工作筒体内,被工作筒体内安装有一定角度导料板不断带起抛落,自进料端到出料端移动过程中多次循环,并被逆向冲洗水流冲涮洗涤。冲洗干净的矿石物料经提升器提升卸入单层或多层锥形筛,分筛成粗、中、细三个粒级分别排出,含有污泥杂质的废水则通过给料端档板流出。

    其他说明

    (一)、安装

    1、设备安装在水平的混凝士基础上,用地脚螺栓固定。

    2、安装时应确保设备的水平度,纵向横向极限偏差应小于±5mm

    3、安装后传动大小齿轮齿合接触正常,运转平稳。

    4、进水管安装于排料端。

    5、进料端废水溢流口应根据实际情况开设,

    6、按设备的动力配置电源线和控制开关。

    (二)、试车

    1、试车前应检查各部位螺栓 有无松动,如有需要进行紧固。

    2、试车前必须清理机器各部位,减速器加注68#或100#机械油,开式齿轮副及前后轴承处加注锂基润滑脂。

    3、检查设备的旋转方向,严格按设备所示方向旋转。

    4、检查完毕进行空负荷试车,试车正常方可进行生产。

    机器的维护

    1、轴承担护机器的全部负荷,良好的润滑对轴承的寿命有很大的关系,它直接影响设备的使用寿命和正常运转。应经常往轴承内注入清洁润滑脂并确保密封良好。

    2、检查减速器的油标油面高度,及时补充或更换机油。

    3、托轴等旋转部位容易发生松动,必须经常进行检查。

    4、注意设备各部位工作是否正常。

    5、注意检查易磨损件的磨损程度,随时更换被磨损的零件。

    6、轴承等旋转部位温度升高,应立即停车检查原因加以清除。

    7、齿轮等旋转部位在运转时有异常声响,应立即停车检查并消除。

    技术参数数据只做参考,实际要看客户要求去设计。
    序号 机器型号 筒体规格(mm) 筒体转速(r/min) 给料粒度(mm) 生产能力(t/h) 电机功率(KW) 重量 (kg)
    1 RXT1035 1000*3500 25 ≦100 80 18.5 3.5
    2 RXT1245 1200*4500 23 ≦120 100 18.5 4.8
    3 RXT1545 1500*4500 22.1 ≦160 150 30 6.4
    4 RXT1865 1800*6500 18 ≦180 200 45 8.5
  • 更多的设备信息...

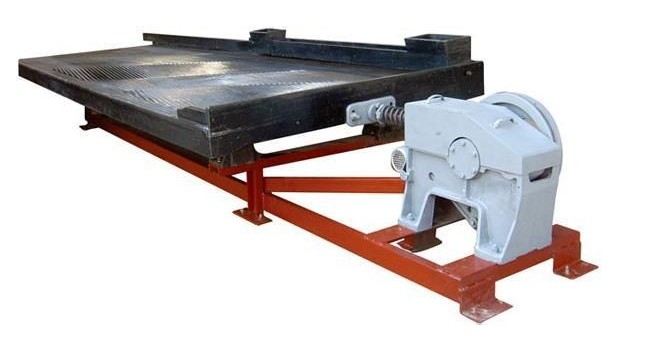

  • 小槽钢摇床
    旋转螺旋溜槽

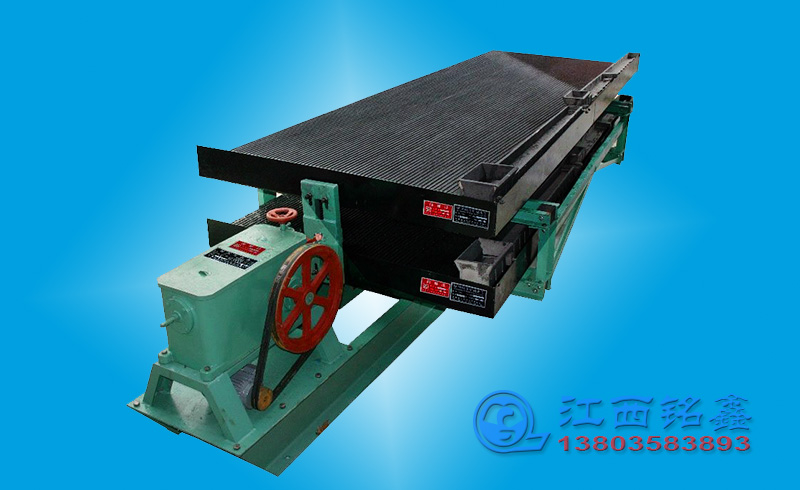

    多层多控摇床
