螺旋溜槽

公司邮箱: lgm@jxmingxin.com llf@jxmingxin.com 视频有可能IE8以下浏览器不能播放,请更新IE9+ Chrome Firefox

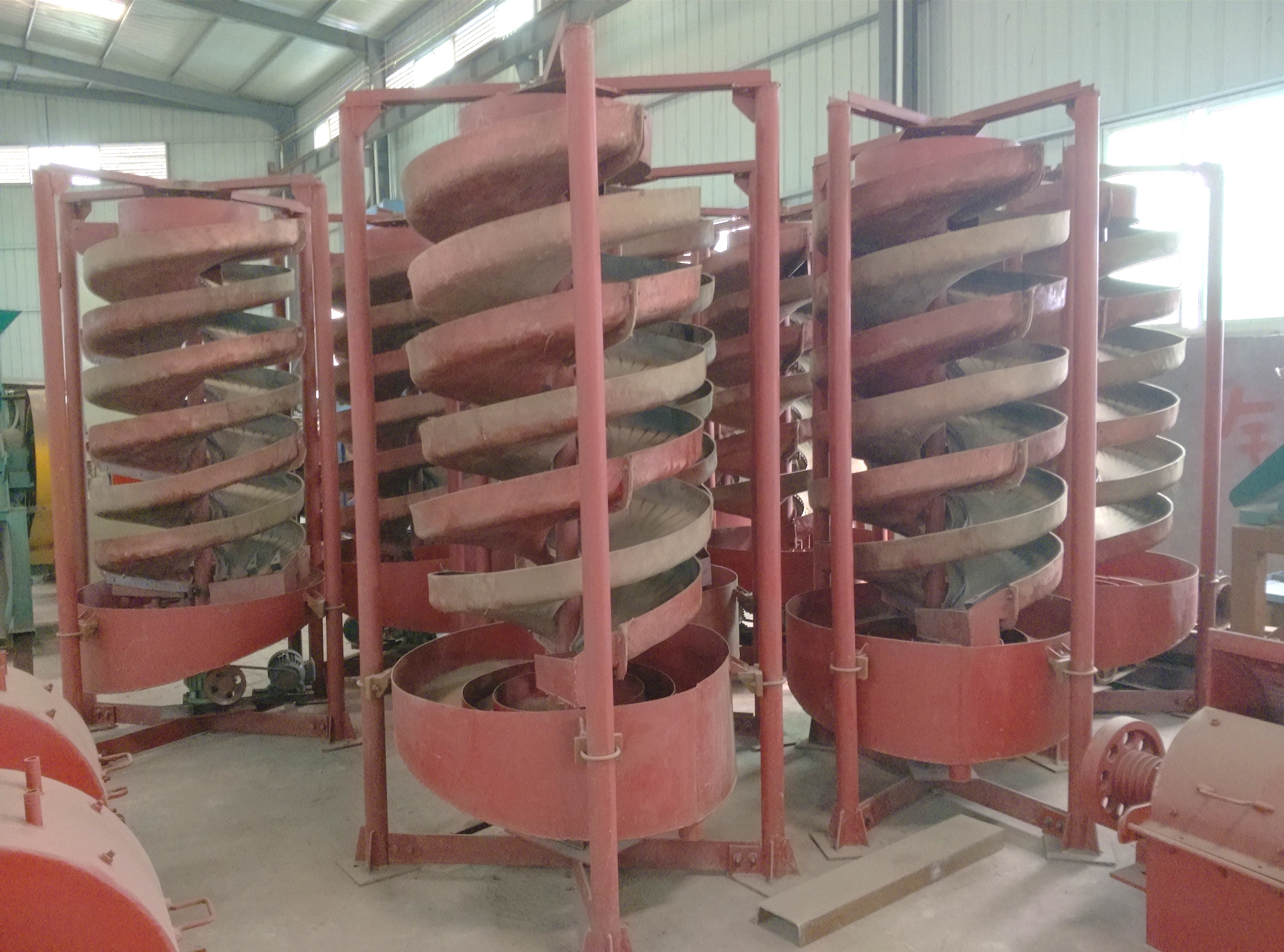

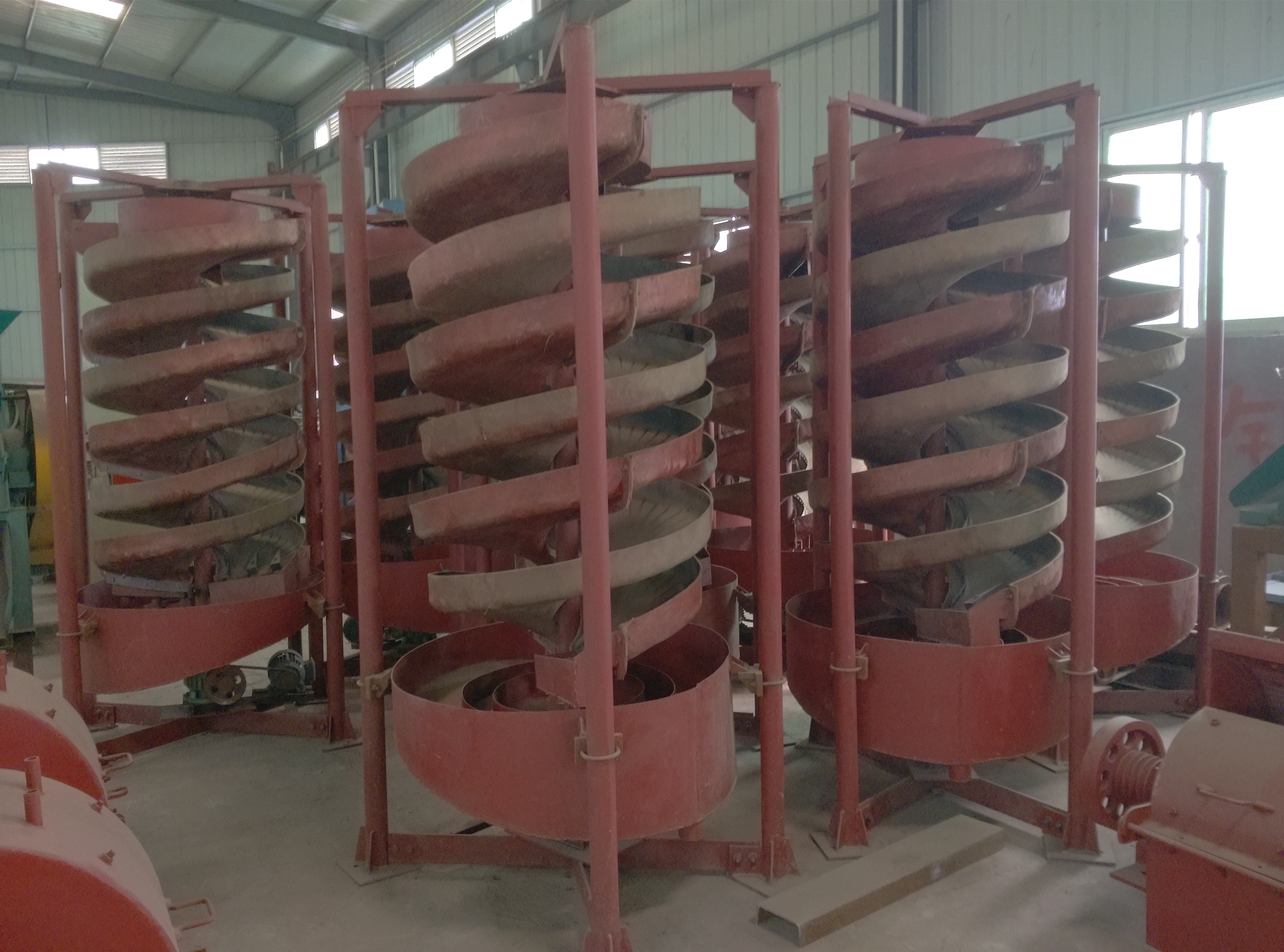

    一款利用矿浆在螺旋回转运动中产生的惯性离心力实现轻重矿物分选的重选设备。

    稳定,容易控制,浓度范围大。

    材料加工处理量大,富集比高、回收率高。

    占用空间小,耗水少,结构简单,不需要动力。

    安装简单,操作方便,投资小,收益快。

    工作原理

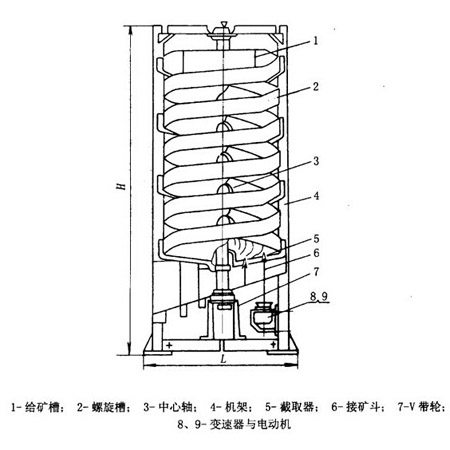

    均匀的矿浆通过装在螺旋槽首端的给矿槽缓慢地给到螺旋槽面上,进行分选。螺旋槽的尾端装有阀块式产品截取槽,将分选的产品沿径向按品位分成三种。用调节阀块的位置来改变各产品的截取宽度,产品集聚斗将已截取的多头矿流分别汇集导出。螺旋溜槽的横截面,曲线的斜率变化特别适用于细微粒物料的选别。

    其他说明

    1、螺旋溜槽的分类?

    按所处理的矿石粒度,溜槽可分为三类:

    (1)粗粒溜槽,给矿最大粒度在2-3毫米以上,最大可达100-200毫米。

    (2)矿砂溜槽,处理2-3毫米粒级矿石。

    (3)矿泥溜槽,给矿粒度小于0.074毫米。

    2、螺旋溜槽与螺旋选矿机的区别?

    螺旋溜槽与螺旋选矿机的区别主要在于:

    (1)螺旋溜槽的横截面呈直线或立方抛物线。

    (2)精、中、尾矿均在螺旋槽的末端接出,在螺旋槽中部不设精矿截取装置。

    (3)在选别过程中一般不加冲洗水。

    技术参数数据只做参考,实际要看客户要求去设计。
    型号 BLL-1500 BLL-1200 BLL-900 BLL-600 BLL-400
    外径(mm) 1500 1200 900 600 400
    螺距(mm) 720,540 900,720,540 675,540,405 450,360,270 240,180
    距径比(螺距/直径)  0.48, 0.36 0.75,0.6,0.45 0.75,0.6,0.45 0.75,0.6,0.45 0.6,0.45
    横向倾角(度)
    每台最多安装螺旋头数 4 4 4 2 2
    给矿粒度(mm) 0.8~0.037 0.3-0.03 0.3-0.03 0.2-0.02 0.2-0. 02
    给矿浓度(%) 30-55 25-55 25-55 25-55 25-55
    生产能力(t/h) 6~8 4-6 2-3 0.8-1.2 0.15-0.2
    外形尺寸 长(毫米) 1600 1360 1060 700 460
    宽(毫米) 1600 1360 1060 700 460
    高(毫米) 5300 5230 4000 2600 1500
    重量(kg) 800 600 400 150 50
