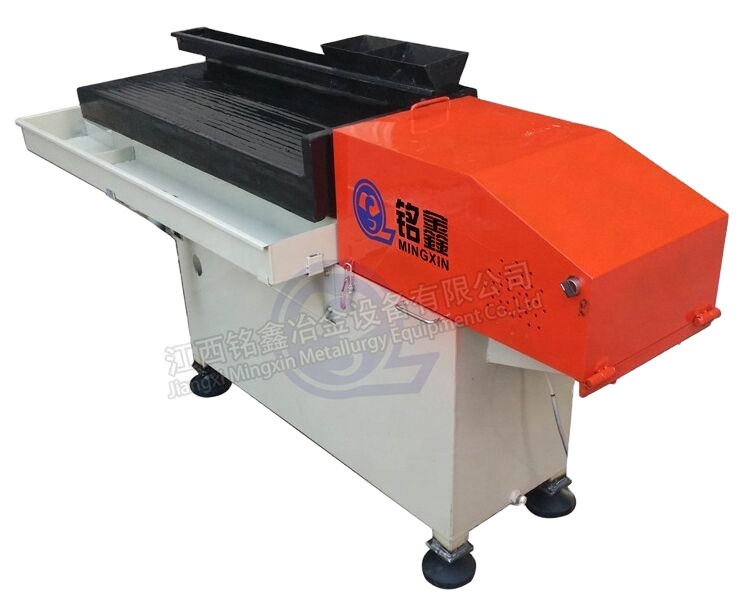

移动式小摇床

公司邮箱: lgm@jxmingxin.com llf@jxmingxin.com 视频有可能IE8以下浏览器不能播放,请更新IE9+ Chrome Firefox

    简介

    摇床是重力选矿的主要设备之一,它广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、精选、扫选等不同作业,选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时,6-S玻璃钢摇床的有效回收粒度范围为2-0.22毫米。

    定义

    选矿摇床可以使矿粒按其密度和粒度不同而沿不同方向运动,并从给矿槽开始沿对角线呈扇形展开,依次沿床面的边沿排出,排矿线很长,能精确地产出多种质量不同的产物,如精矿、次精矿、中精矿和尾矿等。

    选矿摇床被作为重选设备,曾广泛用于砂金等矿物的分选,主要用于选金或选煤等。

    选矿摇床分类:矿砂选矿摇床,矿泥选矿摇床,玻璃钢选矿摇床,6-S选矿摇床,LS选矿摇床等。

    更多的相关设备

    大槽钢摇床
    大槽钢双层摇床
    微型移动式分选机
    小槽钢摇床
    云锡摇床
    中型摇床
    现场图片
    现场图片
    现场图片

    影响因素

    摇床运动的不对称性

    它对矿粒沿纵向的选择性搬运及床层的松散影响很大。适宜的不对称性,要求既能保证较好的选择性搬运性能,又保证床层的充分松散。对较难松散和较易搬运的粗粒物料,不对称性可小些,对较易松散,但较难移动的细粒物料,不对称性大些。

    冲程和冲次

    它们直接决定床面的运动的速度和加速度的大小。因此,对床层的松散分层和选择性搬运也有很大的影响。最佳的冲程和冲次应使床层析离分层好,选择性运搬能力强。对粗粒物料、精选作业及负荷大的情况,采用大冲程小冲次,一般冲程为16-30毫米,冲次为200-250次/分,对细粒物料、粗选作业及负荷较小的情况,采用小冲程大冲次,一般冲程为8-10毫米,冲次为250-300次/分。

    水量和坡度

    它们都影响床面上横向水流速度和水层厚度,决定了横向运搬矿粒的速度和清洗作用的大小。因此是操作中经常调节的因素。增大坡度可减少水量,反之亦然。增大水量和减少坡度,可使水层变厚。操作中,水量和坡度必须很好配合。对粗粒物料、难选物料和精选作业的情况,要求较大的流速和较厚的水层,应采用小坡大水制度,对细粒物料、易选物料或粗选作业,则要求较大流速和较薄水层,应采用大坡小水制。倾角一般在0-10度,水量20-50升/分。

    给矿体积和给矿浓度

    两者都影响分层和运搬速度。过大的给矿体积会使床层过厚,分层变坏,运搬速度增大,从而尾矿品位升高,回收率下降。过小的给矿体积会使处理量大大降低。浓度过大,会出现沙堆,浓度过小,则可能出现拉沟现象。给矿体积与浓度应很好配合,原则是在允许的给矿体积负荷范围内,选择最佳的给矿浓度。一般,给矿浓度为15%-25%,粗粒取高值,细粒取低值。处理0.2毫米以上砂矿时,生产能力为0.7-2.3吨/台时,处理0.2毫米以下细粒物料时,生产能力为0.2-0.5吨/台时。

    给矿粒度和形状

    它们影响按密度分选的精确性。为此,入选前的分级、脱泥和脱粗十分必要。浑圆形粗重矿粒,不仅干扰细粒的分选。还易流失于尾矿中。若粗、圆者为脉石时,则有利于分选。微细矿泥不易沉降,易流失于尾矿中。经分级的物料,粒度均匀,操作和调整方便,粗细摇床负荷分配合理,有利于生产能力的提高。

    技术参数数据只做参考,实际要看客户要求去设计。

    型号及规格

    冲程
    (毫米)

    冲次
    (次/分)

    给矿 粒度
    (毫米)

    床面横
    向坡度 (度)

    处理量
    (吨/台日)

    配用电动机

    设备重量 (吨)

    外形尺寸
    (毫米)

    型号

    功率
    (千瓦)

    4520*1825*1560
    摇床(漆灰刻槽床面)

    8-36

    240-380

    0.02-2

    0-10

    15-108

    Y90S-4

    1.1

    1.25

    5600*1825*1560

    4520*1825*1560
    摇床(玻璃钢床面)

    8-36

    240-380

    0.02-2

    0-10

    15-108

    Y90S-4

    1.1

    1.08

    云锡型摇床
    (粗、细砂刻槽面)

    8-22

    240-360

    0.019-2

    0-8

    50-35

    Y100L-6

    1.5

    1.045

    5454*1825*1242

    云锡型摇床
    (漆灰刻槽床面)

    8-22

    240-360

    0.019-2

    0-8

    50-35

    Y100L-6

    1.5

    1.03

    云锡型摇床
    (玻璃钢床面)

    8-22

    240-360

    0.019-2

    0-8

    50-35

    Y100L-6

    1.5

    1.08

    3090*1050*1033

    2100*1050
    小型摇床

    12-28

    250-450

    0-4

    0-8

    7.2-19.2

    Y90L-6

    1.1

    0.694




    名 称 粗砂摇床 细砂摇床 矿泥摇床
    床面尺寸 长度(mm) 4450 4450 4450
    传动端宽(mm) 1855 1855 1855
    精矿端宽(mm) 1546 1546 1546
    最大给矿粒度(mm) 2 0.5 0.15
    给矿量(t/d) 30-60 10-20 15-25
    给矿浓度(%) 25-30 20-25 15-25
    行程(mm) 16-22 11-16 8-16
    频率(f) 45-48 48-53 50-57
    床面清洗水量(t/d) 80-150 30-60 10-17
    床面横向坡度(°) 2.5-4.5 1.5-3.5 1-2
    床面纵向坡度(%) 1.4 0.92 ----
    床面尖灭角(°) 32-42 40 42
    选矿面积(㎡) 7.6 7.6 7.6
    床面长度比 2.6 2.6 2.6
    床面端面形状 矩形 锯齿形 三角形
    电机功率 1.1 1.1 1.1
    传动机构 偏心连杆机构
  • 更多的设备信息...
  • 移动式小摇床
    小槽钢摇床
    大槽钢多层摇床

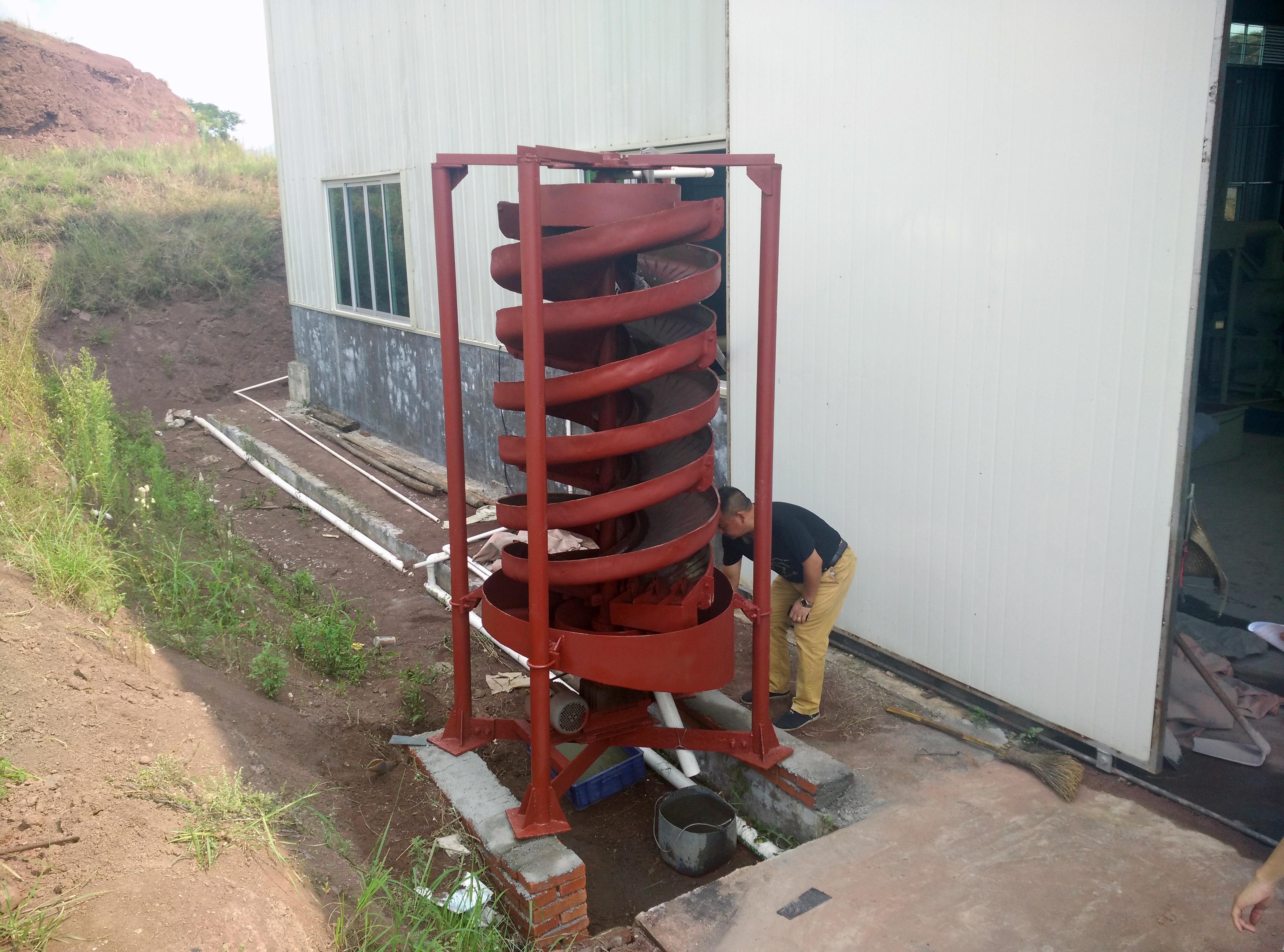

    螺旋溜槽
