颚式破碎机

公司邮箱: lgm@jxmingxin.com llf@jxmingxin.com 视频有可能IE8以下浏览器不能播放,请更新IE9+ Chrome Firefox

    鄂式破碎机是出现较早的破碎设备,因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少,因此,直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门,用于破碎抗压强度在147~245MPa的各种矿石和岩石的粗、中、细碎。近年来,我厂为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要,专门研制了强力鄂式破碎机。

    工作原理

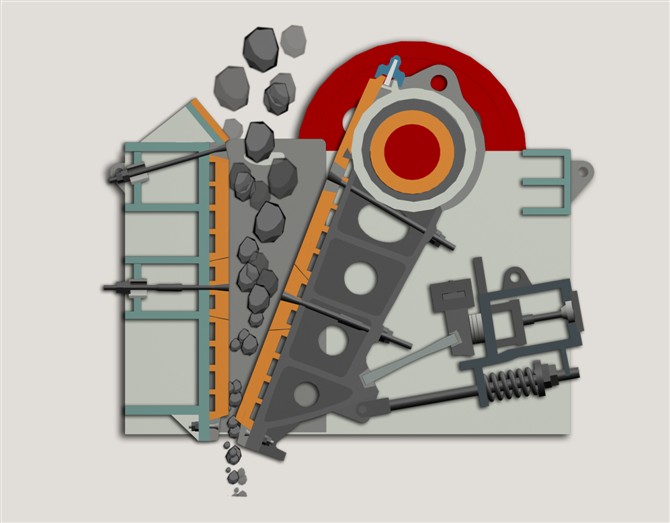

    该系列破碎机工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料,实现批量生产。

    其他说明

    1、颚式破碎机安装注意事项?

    (1)由于颚式破碎机在工作时振动较大,应将机器安装在混凝土基础上,为了减少振动、噪声以及对附近建、构筑物基础的影响,在破碎机和混凝土基础之间垫以硬木垫板、橡胶带或其他减震材料。

    (2)基础的排矿槽要铺设一层金属板,并具有足够的倾斜角度(应视物料的流动性来决定,不得小于50°),以免阻碍破碎后的产品顺利排出。

    (3)排料口尺寸大小应按所需要产品粒度进行调整。调整时,应松开T行螺栓和拉紧弹簧。利用起顶螺栓顶开调整座,插入或抽去相应厚度的垫片,然后退回起顶螺栓,调整座在动颚自重的作用下,紧贴在机架耳座上,同时将垫片组压拢在一起。此后,调整弹簧预压力,以确保机器工作时,使推力板与推力板垫紧贴。但预压力不宜过大,只要不发生敲击声,最后锁紧调整座。

    2、空载试车注意事项有哪些?

    (1)颚破机连续运转2h,轴承温升不得超过30℃。

    (2)颚破机所有紧固件应牢固,无松动现象。

    (3)飞轮、槽轮运转平稳。

    (4)颚破机所有摩擦部件无擦伤、掉屑和研磨现象,无不正常的响声。

    (5)颚破机排料口的调整装置应能保证排料口的调整范围。

    3、鄂式破碎机常见的颚板断裂原因有哪些?

    颚式破碎机主要利用动颚的打击能和颚板的反击能达到破碎物料的目的,颚式破碎机的颚板在破碎过程中发挥了重要的作用,颚板的常见故障就是断裂,在排除颚式破碎机生产厂家生产的颚板制作工艺不合格后,设备自身的故障可分为:颚式破碎机的排料口尺寸大小不符合规范,当有较大的物料进入破碎腔内时,负荷增加,颚板的负荷相应的提高;与肘板、肘板垫也有关,若肘板、肘板垫质量不合格,当有强大的冲击力需要有自断保护操作时,肘板不能发挥应用的自断保护功能。

    人为的因素:造成设备内部的拉杆弹簧使用一段时间后,张力失效且没有及时的更换新弹簧装置;偏心轴、轴承、紧定衬套和动颚装配不合格,动颚在工作过程中发生了位移,并且与机身内壁护板发生碰撞断裂;供料不均匀,如物料在破碎腔内有偏向或者下料斗倾斜角太大,动颚直接与物料接触撞击,加大了磨损打击强度。

    分析颚板断裂的原因,在生产中应该尽量避免使颚板损坏,寿命缩短的不利因素,确保颚式破碎机正常运作才能大大提高生产效率。

    4、颚式破碎机活动颚运动的特点?

    (1)当颚板压住物料时,活动颚板要部分地和物料作向下运动,这就产生一种促使物料向下移动力,从而加快了出料速度,提高了产量。实践证明,复杂摆动颚式破碎机的产量较同规格的简单摆动颖式破碎机要高20%-30%左右。

    (2)活动颚上部的水平摆动量大于下部,使大块物料易在上部得到破碎,整个颚板工作面积比较均匀,符合破碎原理,有利于颚板工作负荷的均匀性。

    (3)由于卸料时活动颚下部有很大的向下垂直移动力,既能促进卸料,又能对已破碎的产品反复翻转,减少了长片状产品,并以立方体形状的块料卸出。在复杂摆动颚式破碎机中,物料除受到压碎、劈碎和折碎外,还受到研磨作用,增加了物料的破碎力,也有利于生产能力的提高。

    (4)由于活动颚的垂直位移大,加剧了物料与颚板间的摩擦,使颚板磨损较快。同时,加剧了过粉碎现象,故产生粉尘较大些。

    (5)在破碎物料时,活动颚承受巨大的破碎力,部分作用到偏心轴和轴承上,尤以是大型复杂摆动式的作用力是很大的,因此,复杂摆动颚式破碎机通常制成中、小型。


    技术参数数据只做参考,实际要看客户要求去设计。
    型号 给料口尺寸
    (mm)
    最大进
    料粒度
    (mm)
    排料口调
    整范围
    (mm)
    处理能力
    (t/h)
    偏心轴转速
    (r/min)
    电动机功率
    (kw)
    总重量
    (t)
    外形尺寸
    (长×宽×高)
    (mm)
    PE-150×250 150×250 125 10-40 1-3 250 5.5 0.8 720×660×850
    PE-200×300 200×300 180 15-50 2-6 260 7.5 1.2 910×750×990
    PE-200×350 200×350 180 18-70 3-10 260 11 1.5 1000×870×990
    PE-250×400 250×400 210 20-60 5-20 300 15 2.8 1300×1090×1270
    PE-400×600 400×600 340 40-100 16-60 275 30 7 1730×1730×1630
    PE-500×750 500×750 425 50-100 40-110 275 55 12 1980×2080×1870
    PE-600×750 600×750 500 150-200 80-240 275 55 15.8 2070×2000×1920
    PE-600×900 600×900 500 65-160 50-180 250 55 17 2190×2206×2300
    PE-750×1060 750×1060 630 80-140 110-320 250 110 29 2660×2430×2800
    PE-800×1060 800×1060 640 130-190 130-330 250 110 29.8 2710×2430×2800
    PE-830×1060 830×1060 650 160-220 150-336 250 110 30.7 2740×2430×2800
    PE-870×1060 870×1060 660 200-260 190-336 250 110 31.5 2810×2430×2800
    PE-900×1060 900×1060 685 230-290 230-390 250 110 33 2870×2420×2940
    PE-900×1200 900×1200 750 95-165 220-450 200 110 52 3380×2870×3330
    PE-1000×1200 1000×1200 850 195-265 315-500 200 110 55 3480×2876×3330
    PE-1200×1500 1200×1500 1020 150-350 400-800 180 160-220 100.9 4200×3300×3500
    PE-1500×1800 1500×1800 1200 220-350 500-1000 180 280-355 122 5160×3660×4248
    PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 350-380 150.6 6210×4013×4716
    PEX-150×750 150×750 120 18-48 8-25 320 15 3.8 1200×1530×1060
    PEX-250×750 250×750 210 25-60 13-35 330 30 5.5 1380×1750×1540
    PEX-250×1000 250×1000 210 25-60 16-52 330 30 7 1560×1950×1390
    PEX-250×1200 250×1200 210 25-60 20-61 330 37 9.7 2140×1660×1500
    PEX-300×1300 300×1300 250 20-90 16-105 300 55 15.6 2720×1950×1600
