废旧电冰箱破碎成套回收设备

公司邮箱: lgm@jxmingxin.com llf@jxmingxin.com 视频有可能IE8以下浏览器不能播放,请更新IE9+ Chrome Firefox

    设备用途

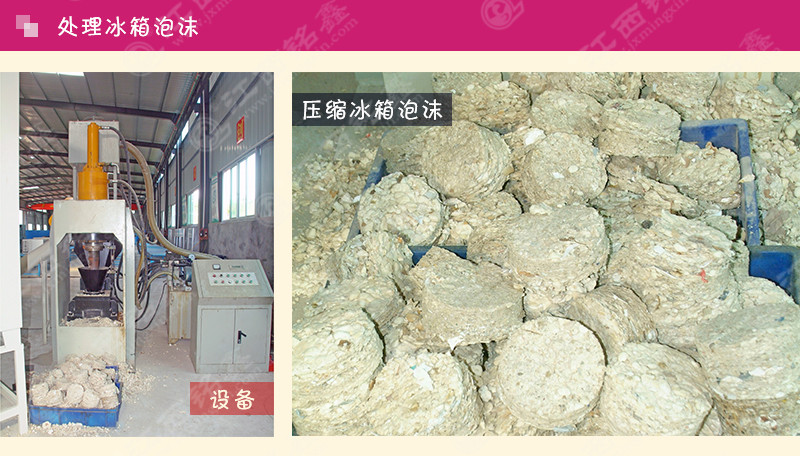

    本设备为江西铭鑫冶金设备有限公司采用先进的技术对废旧冰箱进行整体破碎和分选,可有效分离铜、铁、铝、塑料、泡沫等,并包含空气净化设备和泡沫减容设备,整个流程自动完成,具有环保、安全、处理能力强、回收率高等特点。

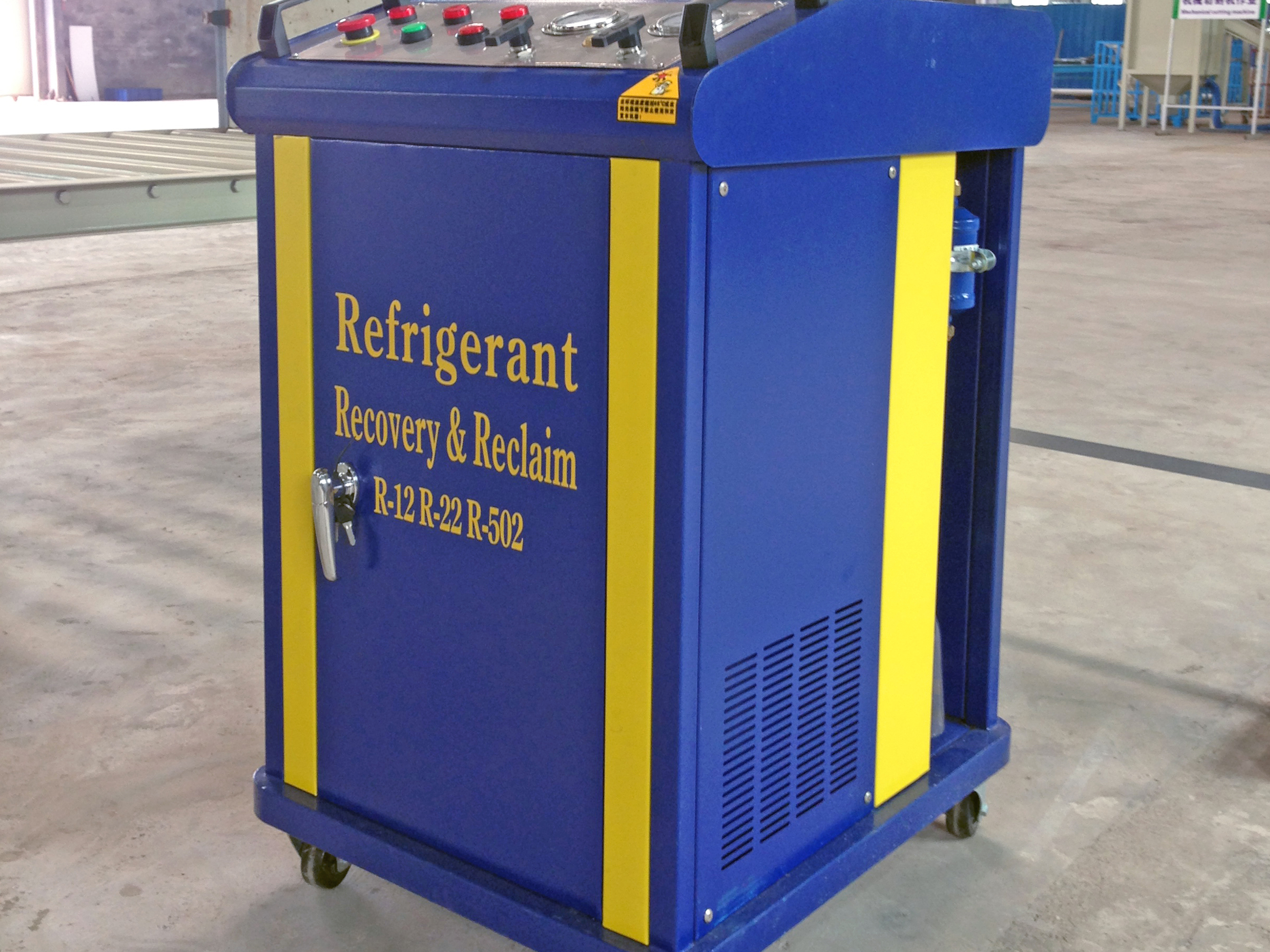

    铭鑫冷媒回收机利用压缩机将制冷剂回收到设备内过滤、干燥、分离润滑油,经压缩机加压成气态制冷剂进入冷凝器冷却成液体,储存到工作罐重新利用。

    设备安装

    设备安装时注意调节各地脚的高度使设备保持水平。安装地点应注意设备操作、维护和修理的必要空间。

    设备图片

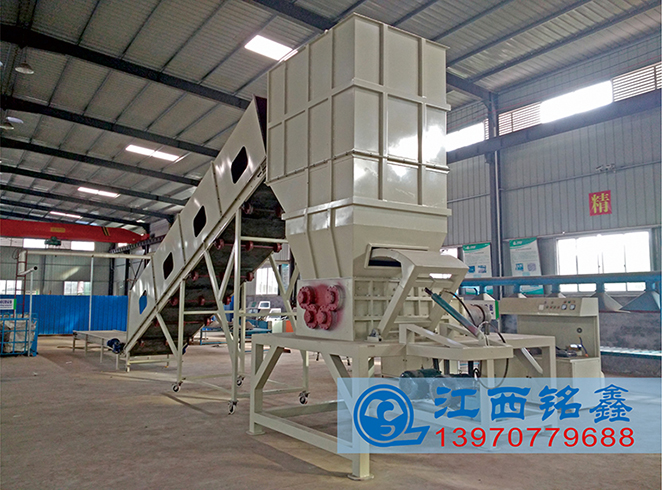

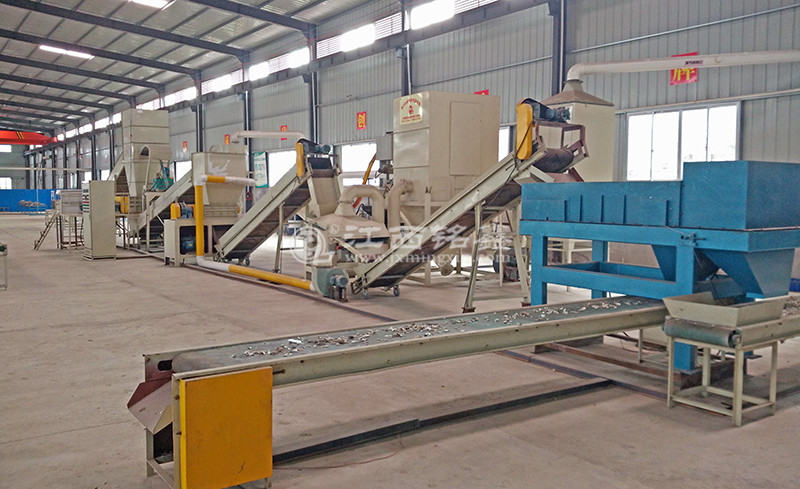

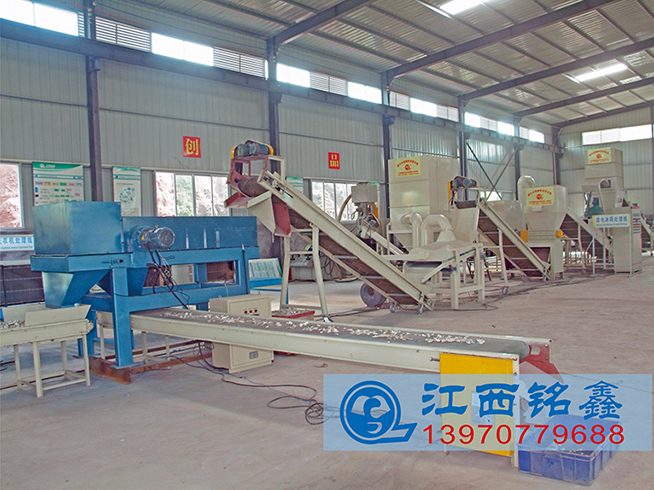

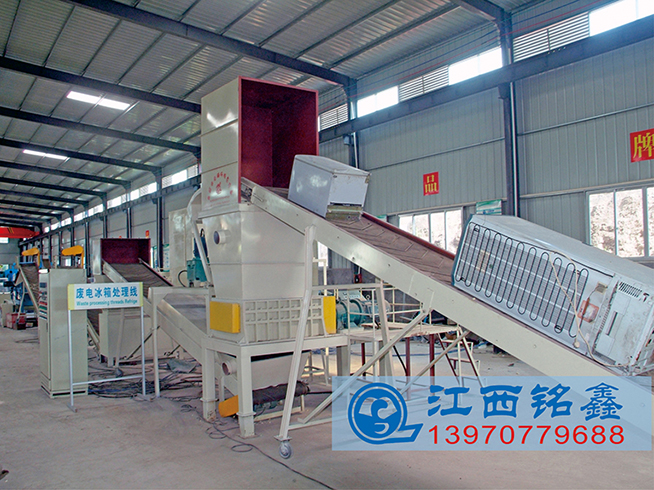

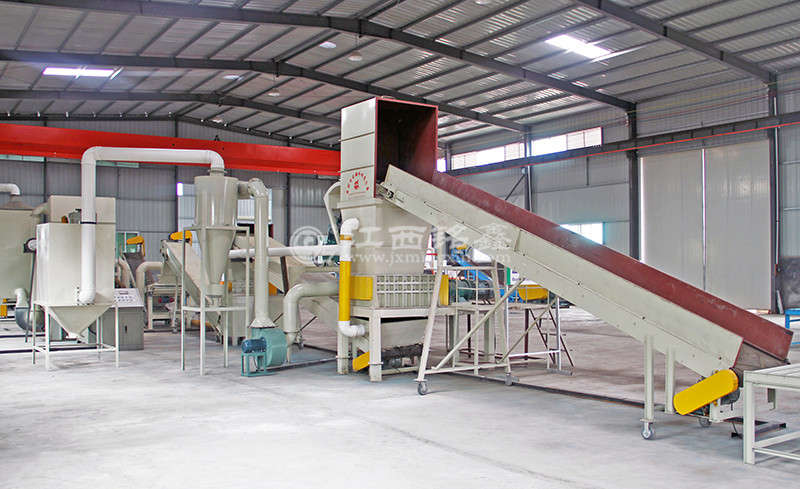

    废旧电冰箱破碎成套回收设备图废旧电冰箱破碎成套回收设备图

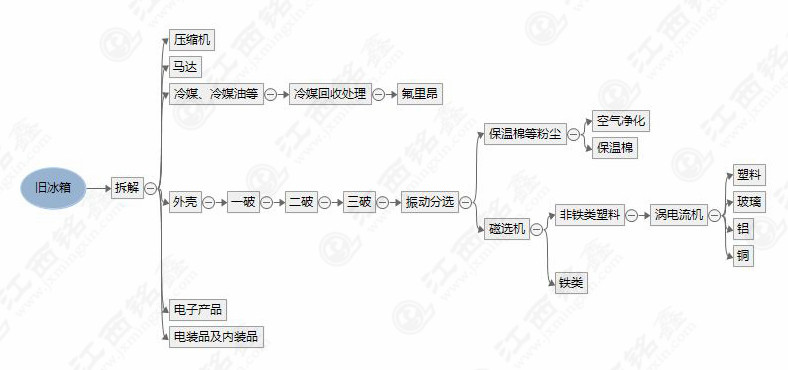

    工艺流图

    工艺流图

    设备操作

    将废旧电冰箱放置于滚动拆解台上面,抽走冷媒,如氟里昂等,回收润滑油,拆卸压缩机、冷凝管、门磁条、电子产品、马达等。

    冷媒经过冷媒回收机回收氟里昂,先把高、低压阀门开关,回收阀门开关打开,再把回收开关打开,回收灯亮,回收进行。回收完成后,指示灯灭。回收完成后关闭回收开关和回收阀门开关。

    外壳由输送带送入初级破碎机进行初破,当需要加力挤压时可借助液压臂将被破碎物压入初级破碎机当中进行破碎。

    初破后的物料带有粉尘,此时由带罩的输送带送入二级破碎机当中破碎。

    经二级破碎的物料直接进入下方三级破碎机中进行细破碎。

    经细破碎之后的物料经带罩的输送带送振动分选床进行分选出保温棉粉尘、铁类、非铁累、塑料等。

    分选床上方设置的吸料罩将保温棉等粉尘吸入并由风压机送入除尘器,除尘器下方的保温棉出口将保温棉排出。

    除尘器上方与空气净化器相连通,除尘器内的气体经引风机引入空气净化器,经过净化的气体排往大气。

    在振动分选机的出料端下方设置有输送带,输送带将物料送至输送带顶端的高强磁滚筒进行分选,经分选得到的铁金属由铁金属出料口排出并收集,经分选后得到的非铁金属及塑料混合物则由非铁金属及塑料混合物。

    非铁金属及塑料混合物则由非铁金属及塑料混合物出料口送入涡电流分选机当中,经涡电流分选机分选出非铁金属和塑料及杂质。

    塑料及杂质由塑料及杂质出料口进入到人工选别输送带,由人工进行进一步分选。

    经涡电流分选机分选得到的非铁金属(主要为铜铝等金属)则由有色金属出料口下落到输送带进行输送,并由人工进行铜铝等金属的分选。

    技术参数数据只做参考,实际要看客户要求去设计。
    废旧冰箱拆解回收成套设备
    型 号 处理量(台/小时) 全套生产线总功率(KW) 分选效率 设备外型尺寸(L*W*H)MM
    MX-I冰箱破碎线 40-60 ≤150kw 铁(重量%)≥ 98%
    铜、铝(重量%)≥ 98%
    塑料(重量%)95%
    聚氨酯(体积%)95%
    32000*12000*5000
    MX-II冰箱破碎线 15-20 ≤100kw 23000*12000*5000
    MX-III冰箱破碎线 15-20 ≤110kw 23000*12000*5000
