单轴撕碎机

设备定义
单轴撕碎机是一种以单个旋转主轴为核心工作部件的破碎设备，主要用于将各类固体物料（如废金属、塑料、木材、橡胶等）破碎成较小粒度的碎片，以便后续的回收再利用、运输或处理。其核心特点是依靠单主轴上的刀具与固定刀具（或衬板）之间的剪切、撕裂作用实现物料破碎，适用于处理硬度中等、韧性较强的物料，在环保回收、工业生产预处理等领域应用广泛。

工作原理
进料阶段：物料通过人工投料、输送带或料斗进入撕碎机的进料口，进料口通常设有防护装置（如安全光栅、挡板），防止物料飞溅或人员误触。

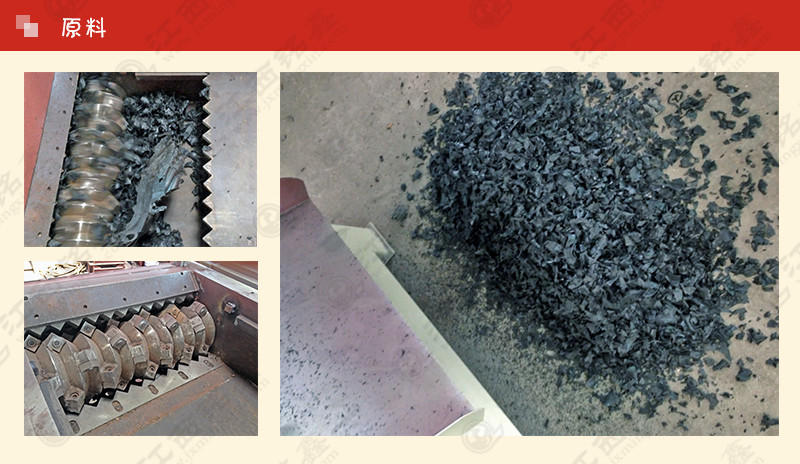

破碎阶段：设备启动后，单根主轴以设定转速（通常为 10-60 转 / 分钟，根据物料特性调整）旋转，主轴上均匀分布的动刀具（多为爪型、钩型或刃口型）与机体内固定的定刀具形成剪切间隙。当物料进入动、定刀具之间时，动刀具随主轴旋转产生的扭矩将物料夹住，通过剪切、撕裂和挤压的复合作用，将大块物料逐步破碎成符合要求的小块。
出料阶段：破碎后的物料通过主轴下方的筛网（筛孔尺寸可根据需求更换，常见范围为 10-100mm）筛选，符合粒度要求的物料从筛网孔落下，由输送带或收集箱收集；未达标的大块物料则留在破碎腔中，继续被刀具破碎，直至满足粒度要求后排出。

简介

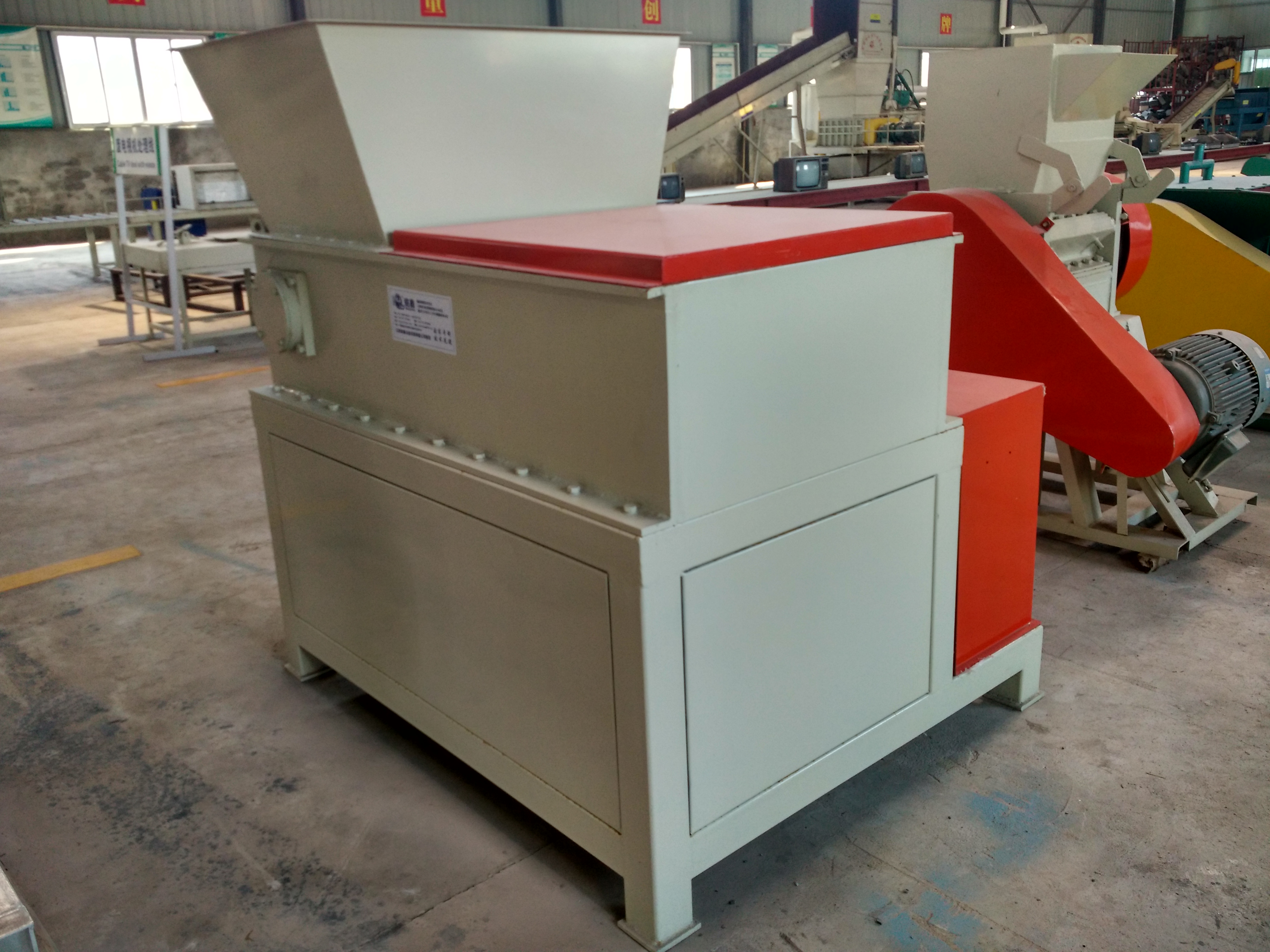

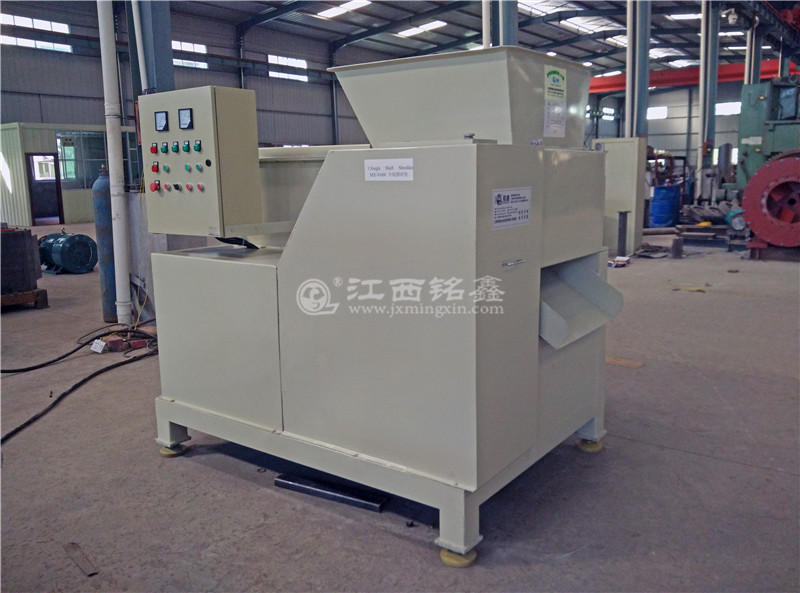

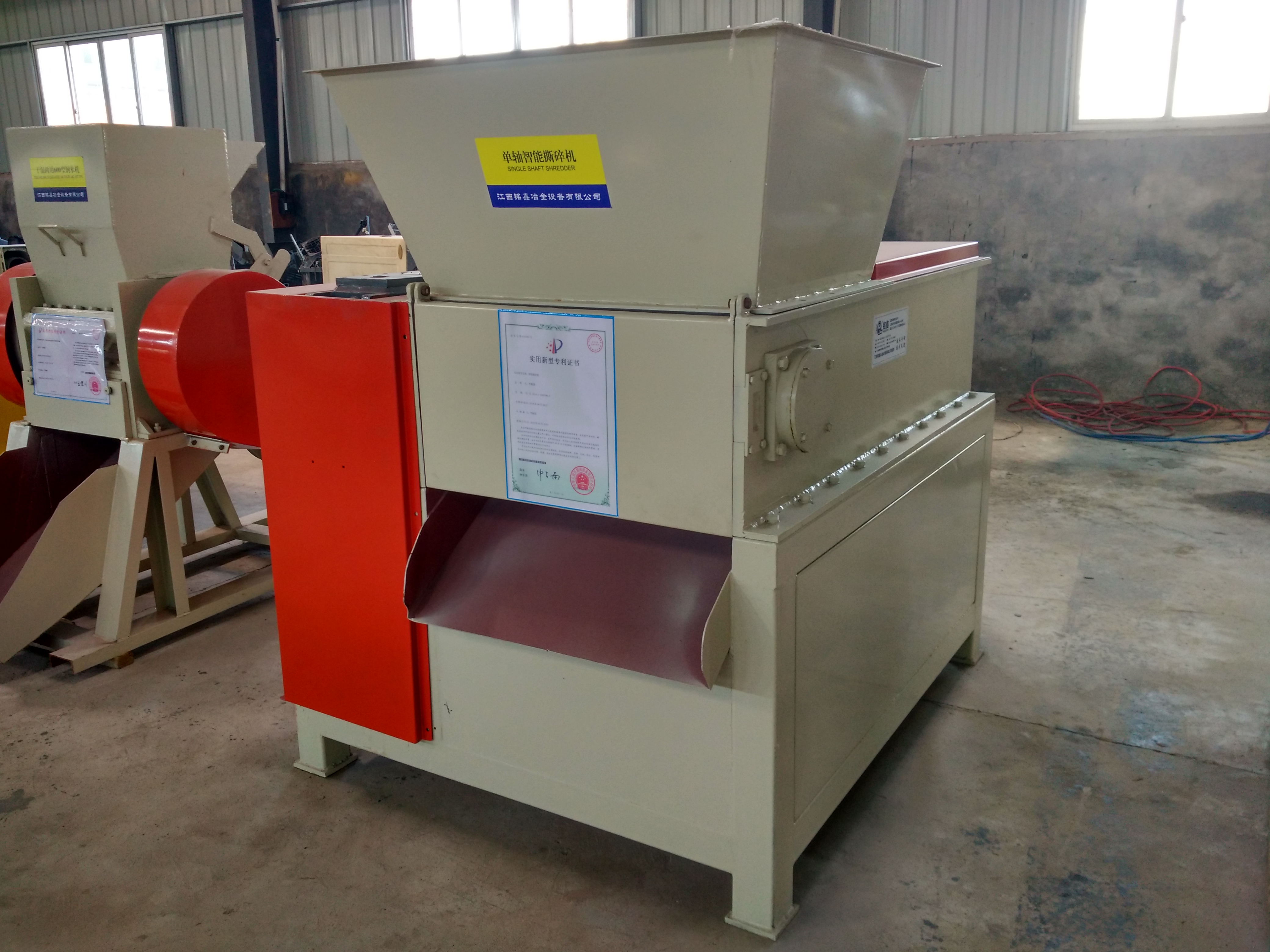

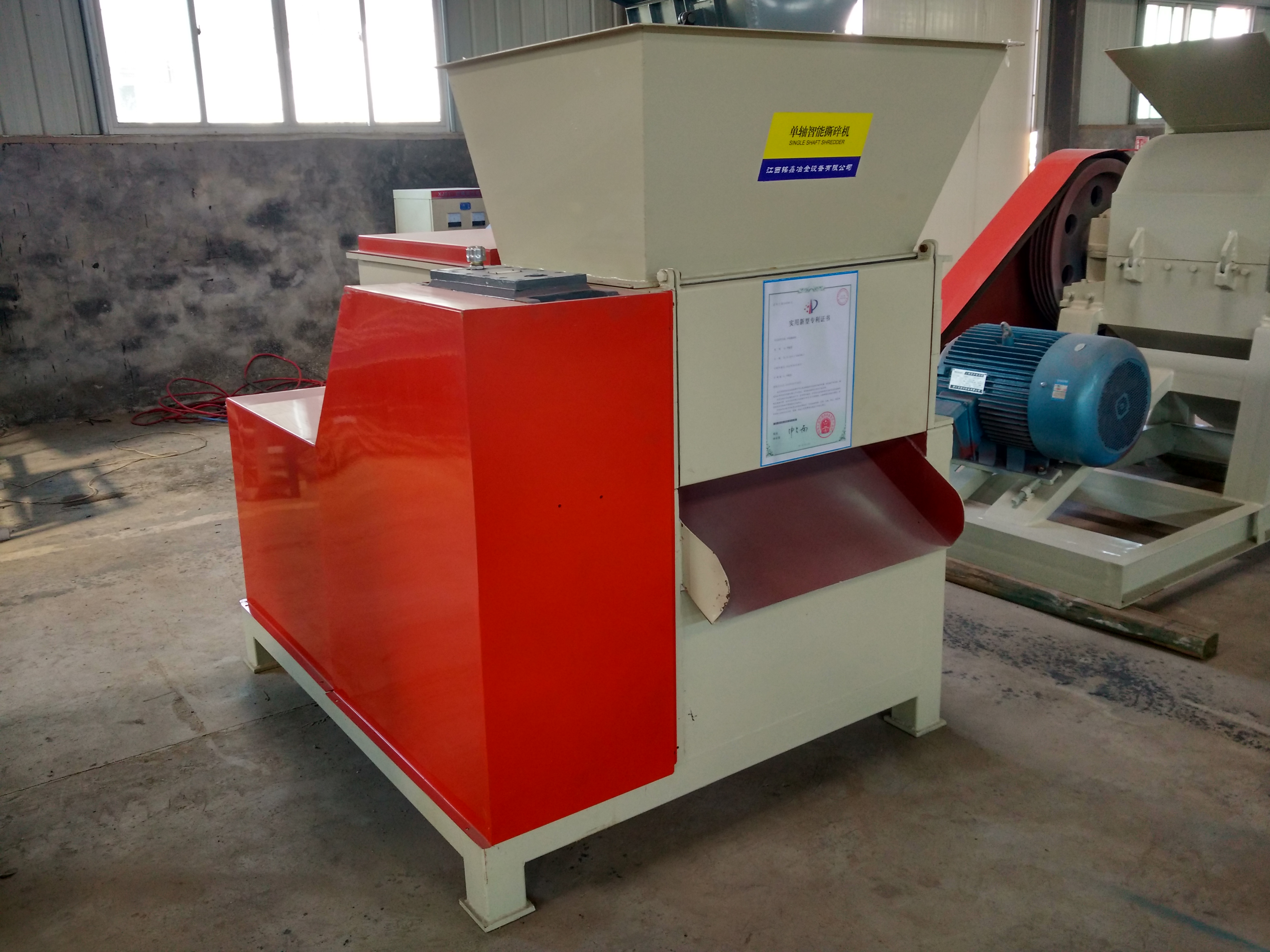

V系列单轴撕碎机坚固、耐用。机器采用了密排小刀片刀滚结构，并设有推料板喂料等机构，具有低转速、低噪音、大扭矩、高效节能等优点。

本机器刀体采用高合金材料，具有强度高、韧性好、不易断

裂和耐磨等特点，在工作中保证有锋利的刀刃，拆装、维修、保养十分方便。本机设有机械、电器过载保护。适合破碎电线电缆、电路板、塑料桶、塑料薄膜、胶头、纤维、纸张等。禁止将金属物品投入破碎机，以免损坏机器。

所有机器维修工作必须由具有资质有维修机器经验的技术人员完成，以免造成机器损坏。

刀具的维修更换都必须严格遵照手册进行以免造成人身事故或机器损坏。

结构组成
（一）核心部件
主轴：采用高强度合金钢材（如 40CrNiMoA）锻造而成，经过调质处理，具备高刚性和抗疲劳性，可承受破碎过程中的大扭矩和冲击力。主轴表面设有精准的刀具安装槽，确保动刀具定位准确，避免运行时出现晃动。
刀具：分为动刀具和定刀具，材质多为高硬度合金工具钢（如 SKD11、H13），经淬火处理后硬度可达 HRC58-62，具备优异的耐磨性和抗冲击性。动刀具通常为可拆卸式设计，磨损后可单独更换，降低维护成本；定刀具固定在破碎腔内壁，与动刀具形成合理剪切角度，保证破碎效率。
筛网：位于破碎腔底部，采用钢板冲孔或编织网制成，根据出料粒度需求选择不同孔径的筛网。筛网可快速拆卸更换，方便调整破碎后物料的粒度，同时起到阻挡未破碎物料排出的作用。
（二）辅助系统
进料系统：包括进料斗、输送带（可选）和进料控制装置。进料斗根据物料形态设计，如处理大件物料时采用宽口斗，处理散状物料时采用封闭料斗；输送带可实现自动化连续进料，提高生产效率；进料控制装置（如闸门、变频调速输送带）可调节进料速度，避免破碎腔堵塞。
传动系统：由电机、减速器、联轴器组成。电机通常选用三相异步电机，根据设备功率（常见 5.5-160kW）选择合适型号；减速器多为硬齿面圆柱齿轮减速器或行星减速器，具备高传动效率（90% 以上）和大扭矩输出能力，将电机转速降低至主轴所需的工作转速；联轴器用于连接电机与减速器、减速器与主轴，吸收运行过程中的冲击和振动，保护设备部件。
控制系统：采用 PLC 控制系统，配备触摸屏操作界面，可实现设备的启动、停止、转速调节、过载保护等功能。当破碎腔出现堵塞或负载过大时，系统会自动停机并报警，避免电机烧毁或部件损坏；部分高端机型还支持远程监控和故障诊断，方便设备管理。
防护系统：包括机身防护罩（防止物料飞溅和人员接触运动部件）、安全光栅（进料口处，当有物体遮挡时立即停机）、过载保护装置（如扭矩限制器、电流保护器），确保设备运行安全。

维护保养
日常检查：
开机前检查刀具是否松动、磨损，若刀具刃口变钝或出现崩裂，需及时打磨或更换；
检查主轴、轴承的润滑情况，确保润滑油（脂）充足，油质正常，若润滑油不足或变质，需及时补充或更换；
检查进料口、破碎腔是否有异物（如金属块、石块），避免开机后损坏刀具或主轴；
检查电气系统（电线、插头、控制系统）是否正常，有无漏电、故障报警现象。
定期保养：
每周对传动系统进行检查，紧固电机、减速器的地脚螺栓，检查联轴器的弹性垫是否磨损，必要时更换；
每月对主轴轴承进行维护，清洗轴承并加注新的润滑脂，检查轴承间隙，若间隙过大需更换轴承；
每季度对刀具进行全面检查，测量刀具的磨损量，若磨损超过规定值（如刃口磨损量大于 2mm），需整体更换动刀具或定刀具；
每半年对设备整体进行拆解检查，清理破碎腔内的积料和杂物，检查机身结构是否有变形，修复或更换损坏的部件。
故障处理：
若设备启动后无反应，检查电源是否正常、急停按钮是否复位、过载保护是否触发，排除故障后重新启动；
若破碎过程中出现异响，可能是刀具松动、物料中混入硬异物或轴承损坏，需立即停机，排查并解决问题后再运行；
若出料粒度不均匀或产量下降，检查筛网是否堵塞、刀具是否磨损严重，清理筛网或更换刀具后即可恢复正常。
